產品詳情

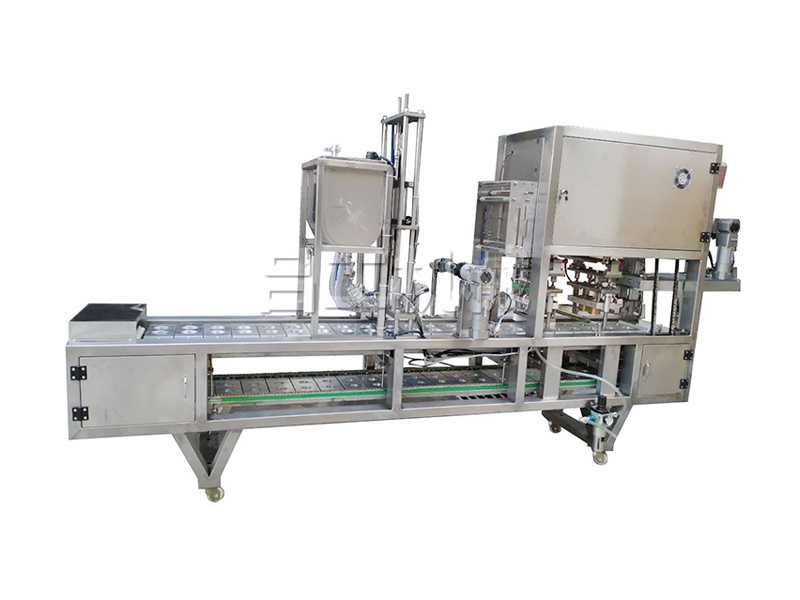

LG-200-PET罐桶裝灌裝封口機為一出二口桶裝灌裝封口機、桶裝灌裝機、桶裝封口機、桶裝包裝機。
適用范圍：桶裝包裝機可廣泛適用于食品、日化、制藥、農藥等行業的眾多產品的封口包裝，用于國內飲料行業的易拉罐飲料的灌裝和封口。
機器主要技術參數：
整機功率：3kw
電機功率：1500w
電源電壓: 380v/220v-50hz
耗 氣 量：0.6-0.8m3/min
儲 氣 罐：1m3
基本功能：單排鋁合金耐酸鋁模具。自動落杯-自動熱壓封口-自動切膜-自動頂推出杯。
整機外型尺寸：3500×1000×1600MM，(可根據用戶需求另行設計適當調整)。
設備基本結構:
1、機架部分：采用優質碳鋼焊接而成，外覆304不銹鋼，接觸地面裝有堅固螺栓。
2、傳動系統：電機、減速機、凸輪分割器、模板、傳動鏈條等組成。
3、封口系統：采用恒溫(智能溫控)熱壓封口，封口頭為銅或鋁組合式，便于更換。封口壓力可調。
4、出杯系統：氣缸、安裝支架組成。
5、控制系統：采用歐母龍繼電器、PLC可編程控制，主要元器件為國內外知名品牌
可24小時連續工作。采用不銹鋼、鋁合金、銅等防腐材料符合食品衛生法，性能穩定、可靠是理想的生產線的主要設備。本機可自動(手工)放杯。
